Reactores para convertidor de frecuencia
Costo-Solución efectiva
Fiabilidad mejorada del sistema
Escenarios de aplicaciones flexibles
Optimización de la eficiencia energética
Protección integral de equipos
Supresión de armónicos y mejora de la calidad de la energía

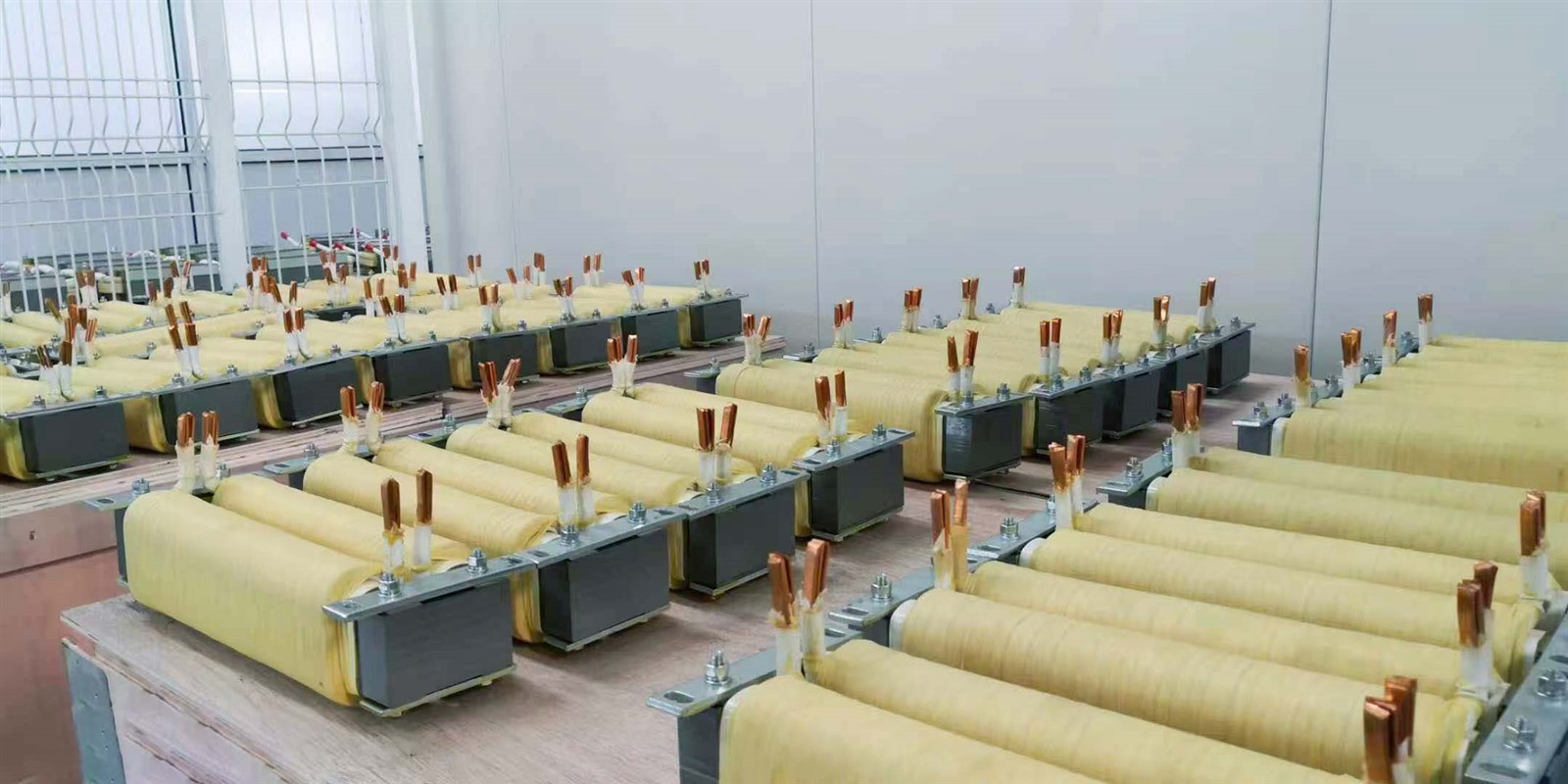

Reactores para convertidor de frecuencia
Los reactores para convertidores de frecuencia (también llamados reactores de línea o inductores de enlace de CC) son componentes inductivos que se utilizan para mejorar el rendimiento y la confiabilidad de los variadores de frecuencia (VFD) y otros sistemas electrónicos de potencia. Mitigan los armónicos, reducen los picos de corriente y protegen los equipos contra transitorios de voltaje.
Funciones y beneficios clave:
Supresión armónica – Limita el ruido de alta-frecuencia y reduce la THD (distorsión armónica total) para cumplir con los estándares IEEE 519.
Protección Dv/Dt – Ralentiza los tiempos de subida de tensión, evitando daños en el aislamiento de motores y cables.
Limitación de corriente de irrupción –Suaviza las sobretensiones de arranque, extendiendo la vida útil del condensador y del rectificador.
Mejora del factor de potencia –Reduce la demanda de energía reactiva en aplicaciones de línea de CA.
Reducción de EMI – Minimiza las interferencias electromagnéticas con dispositivos sensibles cercanos.
Aplicaciones de reactores para convertidores de frecuencia.
1. VFD industriales –Se utiliza con bombas, ventiladores, compresores y sistemas transportadores.
2. Energía renovable –Integrado en sistemas de inversores solares/eólicos para cumplir con la red.
3. Ascensores y grúas –Proteger los motores de arranques/paradas frecuentes.
4. Máquinas herramienta –Reduzca la EMI en aplicaciones CNC y servoaccionamiento.
5. Marina y Minería –Aplicaciones en entornos- hostiles que requieren una protección sólida.
Especificación de reactores para convertidor de frecuencias
|
Parámetro |
Especificación |
|
Rango de voltaje |
• Estándar: 200V-690V |
|
Frecuencia |
• 50/60 Hz (±10 %) |
|
Capacidad actual |
1A a 3000A |
|
Impedancia |
1%-5% (típico para reactores de línea) |
|
Clase Térmica |
Clase B (130 grados) a Clase H (180 grados) |
|
Certificaciones |
UL, CE, IEC 60076, IEEE 519 |
¿Por qué elegir LTEC?Reactores para convertidor de frecuencia?
LTEC – ¡Impulsando sus sistemas con innovación!
Calidad de energía mejorada y supresión de armónicos
Reduce THD (distorsión armónica total): Mitiga los armónicos actuales (p. ej., 5.º, 7.º) generados por los VFD, garantizando el cumplimiento deIEEE 519estándares.
Minimiza los picos de voltaje (dV/dt): Protege motores y condensadores de cambios rápidos de voltaje, extendiendo la vida útil del equipo.
Protección de motores y sistemas
Previene las corrientes de rodamiento: protege los motores de corrientes de alta-frecuencia que provocan fallos prematuros en los rodamientos.
Estabiliza el enlace CC: Suaviza la ondulación de corriente en el bus de CC, mejorando la eficiencia del inversor.
Eficiencia energética y ahorro de costos
Mejora el factor de potencia: Reduce las penalizaciones por potencia reactiva y disminuye las pérdidas de energía.
Diseño pasivo: Sin componentes activos, asegurandobajo mantenimientoy alta confiabilidad.
Diseño industrial robusto
Resiliencia a altas temperaturas-: Probablemente utilice aislamiento de clase F-para entornos hostiles (deducido de los estándares de la industria).
Tamaño modular: Disponible en diversas clasificaciones de corriente (p. ej., 20 A–400 A) para una integración flexible con VFD.
Aplicaciones versátiles
Adecuado para diversos sectores, incluidos HVAC, bombas, transportadores y sistemas de energía renovable, debido a su diseño robusto y compatibilidad con motores de CA estándar.
Cumplimiento y certificaciones
Probablemente se adhiere aUL, CE, yCCCestándares, similares a otros reactores de grado-industrial.
Etiqueta: reactores para convertidor de frecuencia, reactores de China para fabricantes, proveedores, fábrica de convertidores de frecuencia, Filtro de onda sinusoidal, Filtro armónico pasivo, Reactores para convertidor de frecuencia, Transformadores de rectificadores de cambio de fase de tipo seco, soluciones convertidor
