Transformadores rectificadores de cambio de fase-de tipo seco



1111



Los transformadores rectificadores de cambio de fase-son transformadores de potencia para equipos de rectificación de múltiples-pulsos. Ellos son:

  • Ampliamente utilizado en inversores de alto-voltaje y sistemas de rectificación de alta-potencia.
  • Aplicada para implementar múltiples tecnologías, la contaminación armónica se puede suprimir en gran medida.
  • Con 12 pulsos, el coeficiente de ondulación de CC se reduce considerablemente y los armónicos del lado de CA también se reducen considerablemente.



Beneficios clave:

sin aceite→ Fuego-seguro y ecológico-respetuoso con el medio ambiente (diseño de tipo seco-).
Alta eficiencia (>95%) con refrigeración por aire forzado.
El cambio de fase-reducearmónicos (cumplimiento de THD).
Compacto y adecuadopara instalación interior (IP00).


Aplicaciones de transformadores rectificadores de cambio de fase-de tipo seco

0
Electrificación del transporte
11
Centros de datos y telecomunicaciones
0

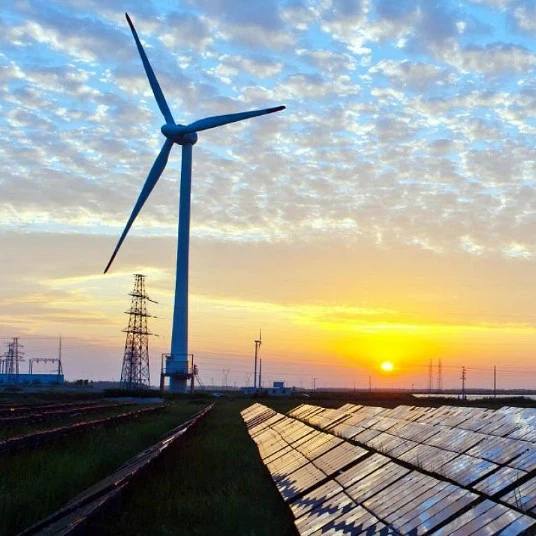

Integración de energías renovables
11
Aplicaciones industriales especiales

1. Sistemas de Rectificación Industrial

Utilizado enprocesos electrolíticos(por ejemplo, fundición de aluminio, plantas de cloro-álcali) para proporcionar energía CC estable con armónicos reducidos.

Crítico paraalta-corriente, bajo-voltajeUnidades rectificadoras en industrias químicas y metalúrgicas.



2. Integración de energías renovables

Permite eficienteconversión de energía solar/eólicaminimizando la distorsión armónica en los inversores-conectados a la red.

SoportesRectificación de múltiples-pulsos (12/24 pulsos)para cumplir con los estándares armónicos IEEE 519.



3. Electrificación del transporte

Fuerzasistemas de tracción ferroviariayEstaciones de carga de vehículos eléctricoscon conversión de fase-CA-CC desfasada.

Reduce el THD de la corriente de entrada (<5%) in high-power DC fast chargers.



4. Centros de datos y telecomunicaciones

Proporciona energía CC limpia paraSistemas UPSyDistribución de energía HVDC, mejorando la eficiencia energética.



5. Aplicaciones industriales especiales

Corte por plasma/fabricación de LED: Garantiza un control de corriente preciso con una ondulación mínima.

Plataformas mineras/offshore: Diseño resistente y sin aceite-para entornos peligrosos




Transformadores rectificadores de cambio de fase-de tipo secoEspecificación técnicas


Parámetro

Especificación / Requisito

Capacidad nominal

Hasta 10 MVA

Tipo de estructura

estructura VPL

Resistencia al fuego

Materiales-resistentes al fuego

Sistema de aislamiento

Sistema de aislamiento UL1446

Clase de certificación

Certificado para clase H (180 grados) o clase R (220 grados)

Estándares de cumplimiento

IEC 60076-11, IEC 61378-1, UL 1446

Tensión primaria nominal

3 kilovoltios – 13,8 kilovoltios

Tolerancia de voltaje primario

±10%

Tensión secundaria nominal

480 V – 750 V

Frecuencia nominal

50Hz/60Hz

Eficiencia

>95%

Método de enfriamiento

Refrigeración por aire-forzado

Límite de altitud

Menos o igual a 1000 m sobre el nivel del mar (snm)

Humedad máxima

95%

Clase de protección

IP00 (montaje interior)

Clase de aislamiento

Clase H (Clase C opcional)

Método de diseño

Núcleo de hierro-tipo seco-, trifásico, estructura de cambio de fase-

Rango de toque

±5%

Número de devanados secundarios

3 – 10 grupos

Material de bobinado

Cobre / Aluminio

Terminales

Barras colectoras de cobre



111¿Por qué elegir LTEC?Transformadores rectificadores de cambio de fase-de tipo seco?


LTEC – ¡Impulsando sus sistemas con innovación!

Alta eficiencia y rendimiento

Estos transformadores normalmente logran una eficiencia mayor o igual al 98%, lo que garantiza una pérdida mínima de energía durante la conversión de voltaje.

La tecnología de cambio de fase-reduce la distorsión armónica, lo que mejora la calidad de la energía y la compatibilidad con equipos industriales sensibles.

Personalización y flexibilidad

Los fabricantes ofrecen soluciones personalizadas para capacidades nominales (por ejemplo, de 500 VA a 2000 KVA) y configuraciones de voltaje de entrada/salida (por ejemplo, de 110 V a 220 V o de 127 V a 220 V) para satisfacer diversas necesidades de aplicaciones.

Seguridad y confiabilidad sólidas

Los diseños de tipo seco-eliminan los riesgos de incendio asociados con los transformadores-enfriados por aceite, lo que los hace más seguros para uso en interiores.

Características como el nivel de aislamiento H y la resistencia al voltaje soportado de 3000 V garantizan la durabilidad en entornos exigentes.

Certificaciones y cumplimiento

Los productos suelen contar con certificaciones internacionales (p. ej., UL, CE, ISO 9001/14001), que garantizan el cumplimiento de los estándares medioambientales y de calidad.

Soporte Integral

Proveedores como Wapower ofrecen servicios integrales-e-extremo, incluido el diseño preventa-, el mantenimiento pos-la venta y la capacitación técnica, lo que garantiza soporte operativo-a largo plazo.
