Con el rápido desarrollo de la inteligencia del mundo, los condensadores juegan un papel cada vez más importante en los sistemas de energía modernos, y también introducen nuevas oportunidades y desafíos . Los condensadores son componentes importantes en los sistemas de energía .
Entre ellos, los condensadores de derivación son componentes importantes utilizados específicamente para la corrección del factor de potencia y la regulación de voltaje, y juegan un papel importante en la estabilidad de la red de energía y la gestión de energía .
En este artículo, exploraremos en profundidad el principio de funcionamiento de los condensadores de derivación y la comparación con otros componentes, con la esperanza de ser útiles para usted .
¿Qué es el devenga del condensador de derivación? Ltec
1. ¿Qué es el condensador de derivación?
2. ¿Cuáles son las características clave del condensador de derivación?
3. ¿Cuáles son las ventajas del condensador de derivación?
4. ¿Cuáles son las aplicaciones del condensador de derivación?
5. ¿Cómo funciona el condensador de derivación?
6. ¿Cuáles son los roles del condensador de derivación en la corrección del factor de potencia?
7. ¿Cuál es la conexión del banco de capacitor de derivación?
8. ¿Cómo mejora el condensador de derivación?
9. ¿Cuáles son los cálculos y diagramas del condensador de derivación?
10. ¿Cuáles son las calificaciones y la selección del condensador de derivación?
11. ¿Cuáles son los condensadores de derivación en las líneas de transmisión?
12. ¿Qué es el condensador de la serie?
13. ¿Cuáles son las diferencias entre el condensador de derivación y el condensador de la serie?
14. ¿Qué es el reactor de derivación?
15. ¿Cuáles son las diferencias entre el condensador de derivación y el reactor de derivación?
16. ¿Cómo puedes elegir el condensador de derivación derecho?
17. ¿Cómo difiere un condensador de derivación de un banco de condensadores?
18. ¿Cuáles son las posibles consecuencias de reducir la capacitancia de la derivación en un sistema?
19. ¿Cuál es la vida útil típica de un condensador de derivación y qué factores pueden afectarlo?
20. ¿Cómo afecta el armónico el rendimiento del condensador de derivación?
21. ¿Qué tipo de mantenimiento se requiere para los condensadores de derivación?
Condensadores de derivación LTEC
Paralelo significa derivación; es decir, el condensador conectado en paralelo con la carga o fuente de alimentación se llama condensador de derivación . El condensador generalmente está conectado en paralelo simple . pero en un sistema trifásico, debe conectarse con una conexión STAR o una conexión delta para reducir el estrés de voltaje en ambos extremos del condensador .
En los sistemas de energía, generalmente usamos los siguientes tres factores para distinguir los condensadores de derivación: reactancia, voltaje nominal y tipo .
Características clave de la fuente de condensador de derivación: Chintglobal
Resistencia reactiva:A medida que aumenta la frecuencia del sistema de energía, la reactancia capacitiva del condensador disminuirá gradualmente, lo que hará que el condensador inyecte potencia reactiva en el sistema .
Voltaje nominal:El voltaje nominal de diferentes condensadores es diferente . Por lo tanto, es muy importante elegir un condensador que coincida con su voltaje de trabajo .
Tipos:Los tipos de condensadores de derivación incluyen principalmente condensadores fijos, condensadores variables y condensadores compuestos de múltiples condensadores . generalmente distinguimos y clasificamos por potencia reactiva .
Las ventajas de los condensadores de derivación incluyen principalmente:
Pérdida de energía reducida
Reducción de la pérdida de potencia: Cencepower
Cuando se reduce la potencia reactiva en el sistema de corriente, la corriente reactiva se puede reducir a través del condensador de derivación para reducir la pérdida de potencia de transmisión .
Mejorar el factor de potencia de la fuente de alimentación
En el proceso de uso de condensadores de derivación, se puede mejorar el factor de potencia de la fuente de alimentación del motor, mejorando así la eficiencia de transporte de la electricidad .
Requisitos de carga máxima de carga máxima
Además de reducir la presión sobre el sistema de excitación del generador, los condensadores de derivación también pueden permitir que el sistema suministre más potencia a la carga, cumpliendo así los requisitos de carga máxima .
Extender la vida útil del sistema de energía
Debido a la reducción del voltaje del sistema de energía, se puede mejorar el rendimiento de la regulación del condensador de derivación en el sistema de energía, y la carga es baja, lo que puede extender la vida útil del sistema de energía .
El sistema de aplicaciones de condensadores de derivación es muy extenso, y los diversos tipos pueden satisfacer completamente las necesidades de varios mercados y diferentes escenarios .
Sistema de distribución
Distribución del sistema de distribución: SolidStudio
En la red de distribución, los condensadores de derivación se pueden colocar en subestaciones o alimentadores de distribución . Se usa principalmente para mejorar el factor de potencia de la red eléctrica y mantener el nivel de voltaje . Esto no solo puede reducir la pérdida de la línea, sino también mejorar la eficiencia de transporte de voltaje de la red eléctrica y mantener la estabilidad de la energía de alimentación.}}}
Sistema de transmisión
De transmisión del sistema: Whatoop
Además del sistema de distribución, los condensadores de derivación también se usan ampliamente en el sistema de transmisión . Se puede usar para líneas de transmisión de larga distancia y mejorar la capacidad de transmisión de potencia y las fluctuaciones de voltaje de equilibrio sin agregar cables adicionales .
Estación de carga
Las subestaciones usan condensadores de derivación para equilibrar el nivel de voltaje de sobrecargas o cargas . Cuando la carga de la subestación excede su nivel de límite, el condensador de derivación puede reducir el nivel de voltaje y corregir el factor de potencia .
Aplicación industrial
Ourting de aplicaciones industriales: WhatOoP
Los condensadores de derivación también se pueden usar en varios equipos industriales grandes, incluidos los transformadores de motor . son principalmente equipos o instalaciones industriales de carga inductiva pesada . al instalar los capacitantes de derivación, la potencia reactiva inductiva en este equipo industrial se puede compensar, reduciendo así el consumo total actual de la red eléctrica y mejorando el rendimiento de los equipos de energía {{2 {{.
Circuitos electrónicos
Circuitos electrónicos de origen: Lorbel
Los condensadores de derivación también son indispensables en varios sistemas de circuito electrónico . Puede aliviar las fluctuaciones de voltaje en varios circuitos electrónicos, proporcionar una fuente de alimentación más estable para componentes sensibles y filtrar el ruido de alta frecuencia .
Sistema de transporte
Los condensadores de derivación se pueden usar ampliamente en varios sistemas de transporte, incluidos vehículos eléctricos, trenes, barcos y aviones . Los condensadores se usan principalmente para la conversión de energía para mantener la estabilidad de los dispositivos de accionamiento eléctrico .
Sistemas de energía renovable
Sistemas de energía renovable de origen: ImpactClimate
Los condensadores de derivación se pueden usar para el almacenamiento de energía en varios sistemas de energía renovable, mejorando así la eficiencia general de la utilización de la energía, incluidos los campos eléctricos de energía solar y eólica .
El principio de funcionamiento de los condensadores de derivación se demuestra principalmente en los siguientes aspectos:
Gestión de energía reactiva
Reaccionamiento de gestión de energía reactiva: Elprocus
Conecte el condensador en paralelo con la carga conectada al circuito . cuando la carga fluctúa, el condensador de derivación proporcionará una potencia reactiva adicional de acuerdo con las necesidades del sistema . Esta potencia funciona independientemente de la carga y afecta la impedancia total del circuito al mismo tiempo .
Reducir la impedancia
Si bien proporciona potencia adicional, puede reducir efectivamente la impedancia total del sistema de energía . Esta impedancia puede reducir el voltaje a través de la fuente de alimentación, estabilizando así la estabilidad de la corriente en largas líneas de transmisión .
Mejorar el factor de potencia
Mejorar el factor de potencia de origen: EmpoweringPumps
Si bien reduce las pérdidas de transformadores y cables, también puede mejorar la eficiencia de la distribución de energía, es decir, puede ayudar a filtrar los armónicos dentro del sistema sin actualizar, manteniendo así la integridad del sistema de energía y la vida del equipo . el factor de potencia en el circuito se expresa como:
Pf=ps=cos (ϕ) pf=sp=cos (ϕ)
La reactancia capacitiva (x _ c) de un condensador se define como:
Xc =12 πfcxc =2 πfc1
Y:
$ X _ C $=reactancia capacitiva (en ohmios)
$ F $=frecuencia de la señal de CA (en Hertz)
$ C $=Capacitancia (en Farads)
A medida que aumenta la frecuencia de la CA en el sistema, la reactancia capacitiva del condensador disminuye .
Los condensadores de derivación son componentes básicos importantes en los sistemas de energía . Su principal rol es mejorar el factor de potencia de todo el sistema compensando las cargas inductivas ., por lo tanto, es crucial en la potencia de CA .
¿Cuáles son los roles del condensador de derivación en la corrección del factor de potencia?
Suponga que el factor de potencia del sistema o sistema de potencia es demasiado bajo . En ese caso, demuestra que la eficiencia de la utilización de potencia es ineficiente, lo que conducirá a un mayor consumo de energía y costos . al mejorar el factor de potencia, la eficiencia de la aplicación de potencia puede mejorarse, lo que puede ser redondeando los costos y manteniendo la estabilidad de la potencia de la planta de potencia {.}}}}, puede ser mejorado, lo que puede ser redondeado, puede redondear el estabilidad de la potencia {.}, puede ser mejorado, puede ser redondeado, se puede reducir el estabilidad de la plantilla de potencia {.}} { Sigue:
|
Aspectos |
Sin condensadores de derivación |
Con condensadores de derivación |
|
Demanda de energía reactiva |
Alto, impulsado por la cuadrícula |
Reducido, alimentado por la electricidad local |
|
Factor de potencia |
Uso bajo e ineficiente de la potencia |
Uso mejorado y más eficiente de la electricidad |
|
Consumo actual |
Más alto, lo que resulta en pérdidas |
Pérdidas más bajas y reducidas |
|
Consumo de energía |
Más alto para la misma carga de trabajo |
Más bajo para la misma carga de trabajo |
|
Capacidad del sistema |
Disminución de la utilización de la capacidad |
Mejora de la utilización de la capacidad |
|
Pérdidas de transmisión |
Aumento de pérdidas debido al aumento de la corriente |
La corriente más baja conduce a pérdidas reducidas |
Hay dos formas principales de conectar condensadores de derivación: la conexión delta y la conexión Star .
¿Cuál es la conexión de la obtención de bancos de capacitación de Shunt: Weishielectronics
La conexión STAR principalmente significa que el punto neutral se puede conectar al terminal de tierra . en casos raros, los condensadores generalmente están conectados en una estrella doble ., pero en la mayoría de los casos, especialmente en subestaciones, los bancos de condensadores están conectados principalmente en una estrella .. el nivel de voltaje estable .
Cómo el condensador de derivación mejora la eficiencia: Researchgate
Los condensadores de derivación mejoran la eficiencia energética principalmente al proporcionar una fuente de energía reactiva local para la red eléctrica . Esto puede reducir la carga de la electricidad pública y el consumo actual, reduciendo así las pérdidas de línea y mejorar la capacidad general del sistema .} reduciendo
¿Cuáles son los cálculos y diagramas del condensador de derivación?
Los condensadores de derivación almacenan energía eléctrica en forma de campos eléctricos, que pueden mejorar la estabilidad del voltaje y el factor de potencia . Su método de cálculo principal es:
Q=v2 × 1xcq=v2 × xc 1
Dónde:
$ V $=voltaje a través del capacitor (Unidad: Volts)
$ X _ c $=reactancia capacitiva (unit: ohms), calculada como $ x _ c=\\ frac {1} {2 \\ pi f} $
$ F $=Frecuencia (Unidad: Hertz)
$ C $=Capacitancia (Unidad: Farad)
Los diagramas son:
En el diagrama, el condensador de derivación está conectado en paralelo con la carga, para que pueda proporcionar potencia reactiva para todo el sistema .
Antes de seleccionar un condensador de derivación adecuado, necesitamos evaluar completamente los factores del condensador, incluidos los requisitos de voltaje, la calificación de capacitancia y las características específicas del sistema eléctrico objetivo .
¿Cuáles son las clasificaciones de condensadores de derivación?
Parámetros
Los condensadores de derivación se evalúan para parámetros como voltaje nominal, capacitancia, calificación de no potencia, temperatura de funcionamiento, tolerancia, tipo dieléctrico y tipo de construcción .
Voltaje nominal (voltios (v)):El voltaje máximo que el condensador puede mantener continuamente .
Capacitancia (farads (f), microfarads (µF), nanofarads (NF)):Una medida de la capacidad de un condensador para almacenar carga .
Calificación sin potencia (Volt-Amperios reactivos (var)):La potencia reactiva que el condensador está diseñado para proporcionar .
Temperatura de funcionamiento (grados centígrados (grado)):El rango de temperatura ambiente para operación confiable .
Tolerancia (porcentaje (%)):La desviación permitida del valor de capacitancia real de su valor nominal .
Tipo dieléctrico:El material del aislante entre las placas del condensador .
Tipo de construcción:La construcción del condensador, como el petróleo inmerso o seco .
Las funciones principales de estos parámetros incluyen:
¿Cuáles son las principales funciones de los parámetros?
Voltaje nominal (voltios (v)):Asegura que todo el sistema de energía pueda funcionar de manera segura .
Capacitancia (Farad (F), Microfarad (µF), Nanofarad (NF)):Determina cuánta compensación de potencia reactiva proporciona el condensador .
Calificación de potencia reactiva (Volt-Ampere Reactive (Var)):Mejora el factor de potencia reactiva al hacer coincidir la demanda de energía reactiva .
Temperatura de funcionamiento (grados centígrados (grado)):La temperatura ambiente durante la operación afecta el rendimiento y la vida útil del condensador . Si la temperatura es demasiado alta, puede causar daños al sistema o equipo .
Tolerancia (porcentaje (%)):Asegúrese de que el condensador esté instalado dentro del rango de tolerancia aceptable .
Tipo dieléctrico:Afecta principalmente la temperatura, la estabilidad, la vida y el costo del condensador .
Tipo estructural:Determina principalmente el tamaño, el peso y la capacidad de disipación de calor del condensador .
Los condensadores de derivación son componentes importantes en los circuitos de línea de transmisión . Su función principal es mejorar la estabilidad del voltaje, promover el transporte de energía eficiente a larga distancia y, por lo tanto, reducir las pérdidas . mantener la integridad y la confiabilidad de la cuadrícula de energía . y las ventajas se reflejan principalmente:
Estabilidad de voltaje
Estabilidad de voltaje de origen: ETAP
Los condensadores de derivación pueden reducir las fluctuaciones de voltaje en la red eléctrica, manteniendo así la estabilidad del voltaje en toda la línea .
Transmisión de energía a larga distancia
Forra de transmisión de potencia a larga distancia: Wikipedia
Se puede aplicar a las líneas de transmisión de potencia de larga distancia para compensar las pérdidas de potencia reactiva, lo que hace que su transmisión de potencia a larga distancia sea eficiente y baja de pérdida de baja pérdida .

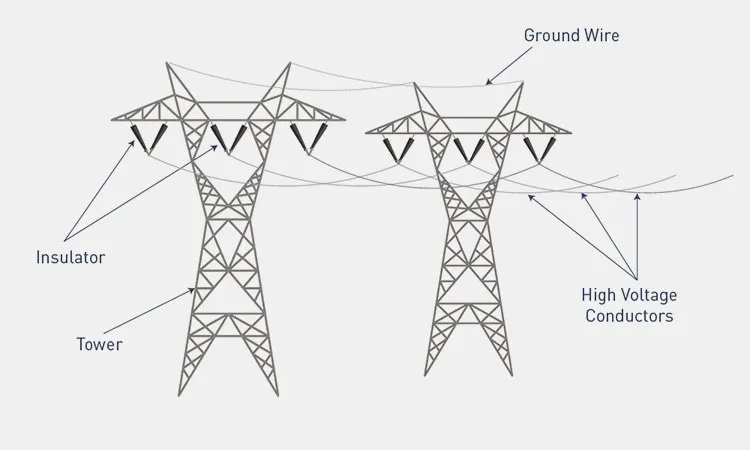

Reducir las pérdidas de transmisión
Reducir las pérdidas de transmisión de origen: monolítica potencia
Al reducir la potencia reactiva en la línea, reduciendo así las pérdidas y mejorando la eficiencia de la transmisión, se reduce el nivel de voltaje de toda la línea y se evita el riesgo de colapso de voltaje, manteniendo la integridad de la cuadrícula de energía .
¿Qué es el condensador de la serie?: Abr Wholesalers
Los condensadores de la serie son condensadores conectados de extremo a extremo en un circuito . Esta configuración permite que la carga almacenada en los condensadores se agregue, de modo que el voltaje en los dos extremos sea igual al voltaje total en el circuito de la serie . esta configuración puede cambiar la potencia reactiva total en el circuito de CA, corrigiendo el factor de potencia .}
Los condensadores de la serie y los condensadores de derivación son muy importantes para todo el sistema . Sus diferencias se reflejan principalmente en:
|
Aspectos
|
Condensadores de la serie
Serie de condensadores de origen: ePower |
SCAZA DE CANTIR
Autor de los condensadores de derivación: portal de ingeniería eléctrica |
|
Conexión |
Conectado en serie con la carga . Puede aumentar el voltaje total de todo el sistema y reducir la corriente en el circuito, aumentando así la capacidad de la transmisión de línea . |
|
|
Función |
Los condensadores de la serie se utilizan principalmente para compensar las líneas de transmisión . Su función principal es mejorar la capacidad de transmisión de potencia en la línea de transmisión, y sus ventajas se reflejan principalmente en escenarios de transmisión de larga distancia . |
|
|
Influencia en el voltaje |
Puede aumentar el voltaje a través del circuito . Ayuda a que más corriente fluya a través del sistema . |
|
|
Antecedentes de la aplicación |
Se utiliza principalmente para líneas de transmisión a larga distancia . |
|
¿Qué se obtiene el reactor de Shunt: Hitachienergy?
Shunt Reactor es un dispositivo especialmente diseñado para compensar la potencia reactiva capacitiva en las líneas de transmisión . Puede estabilizar el voltaje y mejorar la eficiencia del sistema cuando el sistema de potencia cambia la carga . El componente principal de este dispositivo es un sinuoso solo connavado. absorber la potencia reactiva de la línea de transmisión y mejorar la eficiencia de la línea de transmisión .
Las diferencias entre los condensadores de derivación y los reactores de derivación se reflejan principalmente en funciones, corrección de factores de potencia, métodos de conexión, voltaje, armónicos, aplicaciones, etc. .
|
Aspectos
|
Condensadores de derivación
Autor de los condensadores de derivación: Globalspec |
Reactores de derivación
Reactores de derivación: Squarespace |
|
Funciones |
Especialmente diseñadas para proporcionar potencia reactiva al sistema de potencia . Las cargas inductivas en el sistema absorberán directamente la potencia reactiva . |
Especialmente utilizado para controlar y absorber la potencia reactiva en el sistema de circuito para mejorar la eficiencia del sistema . y mantener el nivel de voltaje y mejorar la estabilidad del sistema de circuito . |
|
Corrección del factor de potencia |
Mejorar el factor de potencia al proporcionar potencia reactiva . |
Mejore principalmente el factor de potencia estabilizando el voltaje en la línea de alimentación . |
|
Métodos de conexión |
Conectado directamente en paralelo con otras líneas eléctricas . |
Puede estar conectado directa o indirectamente al devanado terciario del transformador trifásico . |
|
Voltaje |
En condiciones de carga de luz, los condensadores de derivación hacen que el voltaje de línea aumente . |
Causará una ligera caída de voltaje . |
|
Armonía |
El uso de condensadores de derivación provoca resonancia, lo que amplifica los armónicos en el circuito . |
Puede suprimir o eliminar armónicos en el sistema de energía . |
|
Aplicaciones |
Ampliamente utilizado en varios sistemas de energía en edificios industriales y comerciales . |
Se utiliza principalmente en líneas de transmisión de alto voltaje . |
|
Resumir |
Puede mejorar el factor de potencia y la eficiencia en los sistemas de potencia . |
Los reactores de derivación pueden estabilizar el voltaje en el sistema de energía y reducir los armónicos en el sistema de potencia . |
Al considerar los condensadores de derivación, puede considerar lo siguiente:
Capacidad
Capacitancia: AllaboutCircuits
Puede elegir un condensador de derivación con un valor de capacitancia que coincida con su sistema de energía, incluidos los requisitos de corrección de filtrado y factor de potencia requeridos .
Voltaje nominal
De origen de voltaje nominal: Chemi-Con
El voltaje del condensador de derivación que elija debe ser mayor que el voltaje máximo en todo el sistema de circuito .
Frecuencia nominal
Origen de frecuencia nominal: edcorusa
La frecuencia nominal del condensador de derivación debe filtrar el ruido o la ondulación en la frecuencia .
Tamaño físico y método de instalación
Elija un condensador que coincida con el tamaño de su sitio y espacio, y es fácil de instalar .
¿Cómo se diferencia un condensador de derivación de un condensador de origen?
Un condensador de derivación es una sola unidad en un sistema de potencia y es un componente . Un banco de condensadores es una combinación de múltiples condensadores conectados en paralelo o serie . Por lo general, se requiere que se use con un mecanismo de interruptor y una función de protección que es más alta que un capítulo único en la compensación de potencia reactiva {}}}
¿Cuáles son las posibles consecuencias de reducir la capacitancia de la derivación en un sistema de origen?
Reducir el condensador de derivación tendrá muchos efectos adversos, que incluyen:
- Inestabilidad de voltaje;
- Capacidad de salida de potencia reactiva reducida;
- Factor de potencia reducido;
- Aumento del consumo actual;
- Mayor pérdida de energía;
- Reducción de la eficiencia general del sistema;
- Aumento de los costos;
- Aumento del tensión del sistema potencial .
¿Cuál es la vida útil típica de un condensador de derivación y qué factores pueden afectarlo?
Generally speaking, the normal life of a shunt capacitor is about 10-15 years. However, factors that affect its life include: design, operating conditions and manufacturing quality. In addition, ambient temperature, applied voltage, current harmonic content and the presence of transients will also affect the length of time a capacitor can be used. Therefore, regular maintenance and repair of capacitors es esencial .
¿Cómo impacta armónico el rendimiento de la fuente de condensador de derivación?
Los armónicos son un tipo de forma de onda distorsionada . hacen que los condensadores se sobrecalienten debido al aumento de la corriente de alta frecuencia . Este sobrecalentamiento afecta la vida y la efectividad de los condensadores, al tiempo que causa la distorsión de voltaje y la calidad de potencia reducida {}} por lo tanto, para evitar este problema, usted puede elegir los filtros y reducir los captamentos de la potencia y reducir la calidad de potencia. juntos .
Qué tipo de mantenimiento se requiere para los condensadores de derivación de origen: startupsmagazine
Los condensadores de derivación deben ser inspeccionados y mantenidos regularmente . estos incluyen:
Inspeccionar regularmente por daño físico;
Capacitancia de medición y resistencia a aislamiento para ver si son normales;
Monitorear si la temperatura durante la operación es apropiada;
Asegurar que todos los componentes, piezas y líneas estén firmemente conectados;
Monitoreo de la presión interna y detección de descarga parcial, etc. .
Los condensadores son un componente indispensable y parte del sistema de potencia, especialmente los condensadores de derivación . pueden maximizar la calidad de la potencia, proporcionar potencia reactiva, mejorar el factor de potencia y estabilizar los niveles de voltaje . En el futuro, si tiene más preguntas sobre capacitores o desea tomar decisiones más informadas para su sistema de energía, usted es bienvenido a US para consultar a Us a US.
