Condensador de media tensión
Compacto y confiable
Pérdidas de línea reducidas
Estabilización de voltaje
Factor de potencia mejorado
Vida útil extendida del equipo
Filtrado de armónicos (opcional)

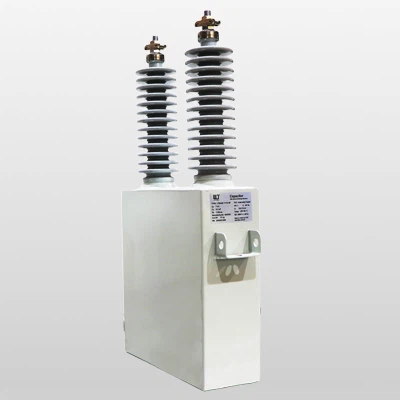

Condensador de media tensión
Condensadores de Media Tensión (MT)son componentes eléctricos diseñados para sistemas de energía que normalmente funcionan entre1kV y 38kV. Se utilizan ampliamente en aplicaciones industriales, comerciales y de servicios públicos para mejorar la calidad y la eficiencia de la energía.
Funciones clave:
Corrección del factor de potencia (PFC): Compensa la potencia reactiva, reduciendo las pérdidas energéticas y mejorando la eficiencia.
Soporte de voltaje:Ayuda a estabilizar los niveles de voltaje en las redes eléctricas.
Filtrado de Armónicos (en algunos modelos): Reduce la distorsión causada por cargas no-lineales.
Aplicaciones de los condensadores de media tensión.
- Plantas industriales (p. ej., fábricas, refinerías)
- Sistemas de energía renovable (parques solares/eólicos)
- Subestaciones de servicios eléctricos
- Grandes edificios comerciales
Especificaciones técnicas del condensador de media tensión
| Parámetro | Especificaciones típicas | Observaciones |
|---|---|---|
| Tensión nominal | 1 kV – 38 kV (común: 2,4 kV, 4,16 kV, 6,6 kV, 11 kV, 13,8 kV, 33 kV) | Niveles de voltaje estándar IEC/IEEE |
| Rango de capacitancia | 5 µF – 500 µF (varía según el diseño) | Mayor capacitancia para compensación reactiva pesada |
| Frecuencia | 50Hz/60Hz | Compatible con sistemas industriales y de servicios públicos. |
| Material dieléctrico | Película de polipropileno (tipo seco) o papel impregnado (relleno de aceite-) | Se prefiere el tipo seco por motivos de eco-seguridad |
| Factor de pérdida (tan δ) | < 0.1% (high-efficiency models) | Menores pérdidas=mejor rendimiento |
| Potencia nominal (kVar) | 50 kVar – 10.000 kVar (por unidad o banco) | Personalizable para las necesidades del sistema |
| Rango de temperatura | -40 grados a +55 grados (en funcionamiento) | Adecuado para entornos hostiles |
| Método de enfriamiento | Convección natural (refrigeración-por aire) | No se necesitan ventiladores para diseños estándar |
| Clase de protección | IP54 / IP65 (resistente al polvo y al agua-) | Uso exterior/interior |
| Estándares | IEC 60871, IEEE 18, EN 50182 | El cumplimiento garantiza la confiabilidad |
| Esperanza de vida | 100,000+ horas (10 a 20 años con mantenimiento adecuado) | Larga vida útil |
| Tipo de conexión | Configuración en estrella (Y) o delta (Δ) | Depende de la puesta a tierra del sistema. |
¿Por qué elegir LTEC?Condensadores de media tensión?
LTEC – ¡Impulsando sus sistemas con innovación!
Fiabilidad y longevidad superiores
Diseño robusto: Diseñado para entornos hostiles con alta{0}}resistencia a temperaturas (-40 grados a +55 grados) y materiales resistentes a la corrosión.
Vida útil extendida: 100,000+ horas de funcionamiento (10 a 20 años) debido a materiales dieléctricos avanzados (p. ej., película de polipropileno seca).
Eficiencia líder en el sector-
Pérdidas ultra-bajas: Factor de pérdida (tan δ) < 0,1%, maximizando el ahorro de energía y reduciendo los costos operativos.
Corrección precisa del factor de potencia: Optimiza la compensación de energía reactiva, reduciendo las sanciones a las empresas de servicios públicos y mejorando la estabilidad de la red.
Seguridad y cumplimiento
Certificación completa: Cumple conCEI 60871, IEEE 18, yEN 50182estándares.
Protección-incorporada: Las opciones incluyen seccionadores de sobrepresión, resistencias de descarga y gabinetes con clasificación IP65 para resistencia al polvo y al agua.
Soluciones personalizables
Configuraciones flexibles: Conexiones en estrella (Y) o triángulo (Δ), diseños modulares para necesidades kVar escalables (50 kVar a 10.000 kVar+).
Monitoreo inteligente (opcional): sensores habilitados para IoT-para seguimiento-del estado en tiempo real (temperatura, deriva de capacitancia, etc.).
Eco-respetuoso con el medio ambiente y de bajo mantenimiento
Tecnología seca: Sin aceite ni gas SF6-ambientalmente seguro y a prueba de fugas-.
Mantenimiento-Funcionamiento gratuito: Los diseños sellados minimizan el tiempo de inactividad y los costos de servicio.
Experiencia y soporte globales
Historial comprobado: Con la confianza de proyectos de servicios públicos, industriales y de energía renovable en todo el mundo.
Apoyo técnico: asistencia-de principio a fin-desde el diseño del sistema hasta el servicio postventa-.
